Выбирая пьезоструйный принтер для маркировки, технолог или инженер нередко сталкивается с неожиданной сложностью: на рынке несколько принципиально разных технологий, и различие между ними на практике куда весомее, чем кажется по прайс-листу.
В сегменте бесконтактной промышленной маркировки методом Drop-on-Demand сегодня конкурируют две технологии: пьезоструйная (PIJ) и термоструйная (TIJ). Обе наносят чернила каплями, обе работают бесконтактно. На этом сходство заканчивается.
Ниже — детальное сравнение по ключевым параметрам: разрешению, совместимости с материалами, стоимости владения и требованиям к обслуживанию. В конце — пошаговый алгоритм, который даёт однозначный ответ под вашу задачу.
Как работают эти технологии: в чём принципиальная разница
Обе технологии относятся к классу DoD — капля чернил выбрасывается строго по сигналу, формируя изображение точка за точкой. Но механизм выброса капли принципиально разный, и именно это определяет всё остальное: выбор чернил, совместимость с поверхностями, ресурс головки, требования к обслуживанию.
Внутри чернильного канала — пьезоэлектрический кристалл. Напряжение изменяет его форму, создаёт скачок давления — капля выталкивается наружу. Тепло не участвует.
- Постоянная печатающая головка (не расходник)
- Совместима с широким спектром чернил, в том числе высоковязких
- Требует регулярной промывки сопел
- Расстояние до поверхности: 0,5–2 мм
- Разрешение: как правило, 180 DPI
В каждом сопле — нагревательный элемент. Нагрев до 300°C создаёт паровой пузырь, который выталкивает каплю. Печатающая головка совмещена с картриджем.
- Новая головка при каждой смене картриджа
- Нулевой износ системы, нет риска засыхания сопел
- Расстояние до поверхности: 2–5 мм (широкий допуск)
- Разрешение: до 600 DPI
- Горячая замена картриджа без остановки линии
Разрешение: 180 DPI против 600 DPI — что это меняет на практике

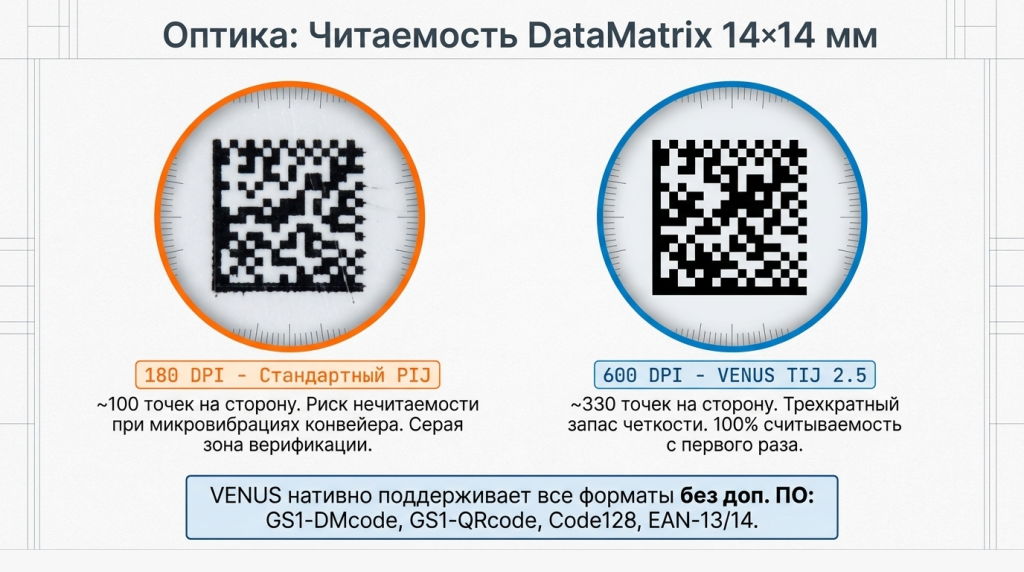

180 DPI — около 7 точек на миллиметр. 600 DPI — около 24 точек. Разница трёхкратная по плотности. Для простого текста из двух строк это несущественно. Но как только задача усложняется — DataMatrix 14×14 мм для «Честного знака», QR-код, мелкий серийный номер — низкое разрешение начинает проявляться в виде нечитаемых кодов или ошибок при верификации.
При 180 DPI на поле DataMatrix 14×14 мм умещается около 100 точек по каждой стороне. При незначительных отклонениях — вибрации конвейера, неровности поверхности — края модулей размываются, и код попадает в серую зону считываемости. При 600 DPI на том же поле — более 330 точек: каждый модуль прорисован с трёхкратным запасом по чёткости.
Скорость и высота печати
Пьезоструйные принтеры занимают широкий диапазон скоростей: 60–260 м/мин в зависимости от модели. Максимальная скорость достигается при простом текстовом шаблоне и снижается по мере роста плотности и сложности изображения. Главное преимущество — высота символов: при крупных головках или нескольких головках в связке она может достигать 100 мм и более. Это актуально для крупносимвольной маркировки на гофрокоробах.
Термоструйный VENUS работает до 300 м/мин при разрешении 300 DPI и до 75 м/мин при 600 DPI. Для большинства производственных линий в пищевой, фармацевтической и химической промышленности скорость 75–150 м/мин при печати DataMatrix и текста полностью перекрывает потребности. Высота печати — от 12,7 мм (одна головка) до 50,8 мм (четыре головки).
Совместимость с материалами: где каждая технология работает
Это один из самых критических параметров при выборе маркировочного принтера. Оборудование, которое не держит чернила на вашей упаковке — не маркиратор, а дорогостоящий источник проблем.
Пьезоструйный принтер для маркировки с масляными или сольвентными чернилами традиционно хорошо работает на пористых поверхностях: гофрокартон, бумага, дерево. На непористых — пластик, стекло, металл — ситуация сложнее. Для LDPE, HDPE и PET (наиболее распространённые материалы первичной пластиковой упаковки) масляные чернила не дают надёжной адгезии без дополнительного оборудования — УФ-лампы.
Это добавляет точки отказа: лампа требует замены (раз в 3–4 месяца в интенсивном режиме), контроля интенсивности, периодического обслуживания. В VENUS смена материала — это только смена картриджа, без изменений в самом принтере.
| Поверхность | Пьезоструйный (PIJ) | VENUS (TIJ 2.5) |
|---|---|---|
| Картон, бумага, дерево (пористые) | Да, основная сфера | Да, картридж V115 (водный) |
| LDPE, HDPE, PET (первичная упаковка) | Требует УФ-лампы | Да, картридж V125. Без доп. оборудования |
| Металл, стекло | Да (сольвентные) | Да, картридж V175 |
| Тёмные поверхности (белая краска) | Специальные системы | Картридж V215 (белый сольвент) |
| Защитная маркировка (невидимая) | Условно | Картридж V715 (УФ-сольвент) |
Стоимость владения: где разница между технологиями наиболее ощутима
Сравнивать только цену оборудования при закупке — распространённая ошибка. Реальная стоимость владения (TCO — Total Cost of Ownership) складывается из трёх составляющих: стоимость оборудования, расходные материалы и обслуживание. Рассмотрим каждуюИнвестиции в оборудование
Термоструйный VENUS Vex1 стоит 190 000 рублей с НДС — это входной порог для одноголовочного решения. Vex4 (4 головки, 50,8 мм) — около 330 000 рублей. Пьезоструйный принтер для маркировки с одной головкой в российских каналах, как правило, начинается от 350 000–450 000 рублей. Многоголовочные системы — от 600 000 рублей, плюс УФ-лампа, если она нужна для вашего материала.
Расходные материалы и стоимость отпечатка
Это наиболее часто обсуждаемый аргумент в пользу пьезоструйных принтеров: чернила в литровых банках стоят значительно дешевле в пересчёте на мл, чем чернила в картриджах. На первый взгляд — убедительно.
Аргумент о дешевизне литровых банок чернил убедителен только до первого расчёта стоимости одного оттиска. Картридж VENUS объёмом 42 мл при шаблоне DataMatrix + дата + партия даёт около 40 000–80 000 оттисков. Картридж V125 стоит 8 800 рублей — стоимость одного оттиска около 0,18 рубля. При простом текстовом шаблоне картридж V115 (5 900 руб.) выдаёт до 700 000 оттисков: примерно 0,008 рубля за оттиск, что сопоставимо с пьезоструйными системами.
Обслуживание: вот где разница наиболее ощутима
Постоянная головка пьезоструйного принтера требует регулярной промывки — особенно после длительных простоев. Сольвентные чернила начинают засыхать в соплах через несколько часов. Регламентное обслуживание включает промывку при каждом запуске, глубокую промывку по графику, контроль вязкости, замену фильтров. Ошибка при обслуживании — засорённые сопла, промывка неподходящим растворителем — может вывести головку из строя. Стоимость новой головки Xaar или SEIKO — десятки тысяч рублей.
Обслуживание VENUS: замена картриджа занимает 5 секунд без инструментов. При появлении пропусков — протереть сопло безворсовой тканью. Если головка вышла из строя, вы просто меняете картридж. Специальный техник не нужен, оператор линии справляется самостоятельно.
Интеграция в производство:
монтаж, управление, автоматизация
Монтаж и запуск
Монтаж пьезоструйного принтера на конвейерной линии требует точной установки: зазор между соплом и поверхностью продукта — 0,5–2 мм. На практике это означает необходимость тонкой регулировки кронштейна, проверки зазора по всей ширине продукта, а при вибрирующей линии — использования амортизирующих креплений. Смещение на 0,5 мм может дать «расплыв» или пропуски.
Термоструйный VENUS допускает расстояние 2–5 мм. Это втрое большее окно для монтажа. Принтер монтируется быстрее, допуски на выравнивание значительно мягче, а незначительные вибрации конвейера не влияют на качество печати. Монтажная трубка-кронштейн входит в стандартную комплектацию; дополнительно доступны кронштейны точной регулировки и антиударные варианты.
Сетевое управление и интеграция с 1С
На крупных производствах с несколькими линиями централизованное управление принтерами — не опция, а необходимость. Изменение шаблона вручную на каждом принтере при смене партии — это время, ошибки, несоответствие данных.
VENUS поддерживает сетевое управление до 255 принтеров одновременно через стандартную сеть TCP/IP с одного рабочего места. Изменение шаблона, обновление дат, смена партии — всё выполняется централизованно. Выделенный сервер не требуется.
Интеграция с 1С реализована нативно: 1С отправляет задание на печать по TCP/IP или RS232C, VENUS выполняет и отправляет подтверждение обратно в 1С. Схема работает без дополнительного промежуточного программного обеспечения. Для пьезоструйных принтеров аналогичная интеграция с 1С в большинстве случаев требует кастомной разработки или специализированного ПО.
Работа без остановки линии: горячая замена
Один из наиболее острых операционных вопросов на производстве 24/7: что происходит, когда кончаются чернила или картридж?
У VENUS ответ однозначный: ничего не происходит с линией. Картридж меняется во время печати — горячая замена. Оператор вынимает пустой картридж, вставляет новый, печать продолжается. Остановка конвейера не нужна. У ряда конкурирующих TIJ-решений попытка замены картриджа во время работы физически повреждает материнскую плату. VENUS лишён этого ограничения.
У пьезоструйного принтера дозаправка чернил в резервуар возможна в ходе работы в ряде конфигураций, но требует аккуратности: перелив или попадание воздуха в систему — источник проблем. При полном опустошении резервуара ряд систем требует кратковременного останова для продувки.
Реальные производственные сценарии
Сравнительная таблица:
TIJ VENUS против пьезоструйного принтера
Ниже — сводная таблица по ключевым параметрам. Используйте её как быстрый справочник при принятии решения.
| Параметр | Пьезоструйный принтер (PIJ) | VENUS (TIJ 2.5) |
|---|---|---|
| Технология выброса капли | Пьезоэлектрический кристалл (давление) | Нагревательный элемент TIJ 2.5 (пар) |
| Разрешение печати | 180–360 DPI (типично 180 DPI) риск | До 600 DPI максимум |
| Макс. высота символов | 30–100+ мм преимущество PIJ | 12,7–50,8 мм (1–4 головки) |
| Скорость печати | 60–260 м/мин | До 300 м/мин |
| Расстояние до поверхности | 0,5–2 мм (требует точного монтажа) | 2–5 мм широкий допуск |
| Первичная упаковка (ПЭТ, LDPE, HDPE) | УФ-чернила + УФ-лампа доп. оборудование | V125 — без доп. оборудования готово |
| Пористые поверхности (картон, бумага) | Да, основная сфера применения | Да (V115 водный) |
| Металл / стекло | Да (сольвентные) | Да (V175, V105) |
| Тёмные поверхности (белая краска) | Специальные чернила, условно | V215 белый — без изменений в системе |
| DataMatrix «Честный знак» | Работает при 180 DPI зона риска | 600 DPI — максимальная чёткость надёжно |
| GS1 / «Честный знак» нативно | Зависит от ПО | Да, встроено |
| Тип расходника | Чернила в банках / картриджах литровых | Картридж 42 мл (голова + чернила) |
| Замена расходника | Дозаправка, возможен кратковременный простой риск | Горячая замена за 5 секунд без остановки 24/7 |
| Стоимость 1 оттиска (картон, текст) | Очень низкая (масляные / сольвентные) | Низкая (зависит от шаблона) |
| Стоимость оборудования (входной порог) | От 350 000–450 000 руб. и выше | 190 000 руб. (Vex1) ниже |
| Обслуживание | Промывки, регламент, обученный техник трудоёмко | Протирание сопла при необходимости просто |
| Засыхание сопел при простое | Риск (кроме масляных чернил) риск | Нет (сопло запечатано в картридже) защита |
| Интеграция с 1С | Как правило требует доп. ПО | Нативная, без доп. ПО готово |
| Сетевое управление несколькими принтерами | Ограничено | До 255 принтеров с одного ПК |
| Кабель головки | Фиксированный (обычно 1–2 м) | 1,5–30 м (опции) |
| Счётчики и серийные номера | Базовая поддержка | Неограниченные счётчики, переменные данные |
| Расчёт расхода чернил | Вручную или по нормативам | Автоматически по загруженному шаблону |
| Защита от отключения питания | Зависит от модели | Встроена |
| Гарантия на электронику | Зависит от поставщика | 12 месяцев (плата MB, драйвер, соединитель) |
Когда пьезоструйный маркиратор всё же оправдан
Объективность требует признать: пьезоструйная технология имеет сценарии, где она подходит лучше. Рассматривайте пьезоструйный принтер, если одновременно выполняются все следующие условия:
- Вы маркируете исключительно вторичную упаковку: гофрокороба, бумажные мешки, картонные лотки.
- Требуемая высота символов превышает 50 мм — крупный логотип или адрес производителя на коробке.
- Требований к DataMatrix нет, или коды достаточно крупные (более 25×25 мм) для уверенной работы при 180 DPI.
- На предприятии есть штатный технический специалист для обслуживания.
- CAPEX от 400 000 рублей и выше не является ограничением.
Если хотя бы одно условие не выполняется — термоструйный принтер, как правило, оказывается более практичным и экономически эффективным решением.
